套筒伸縮器簡介
nbsp;nbsp;nbsp; 套筒伸縮器，是由法蘭做連接，它由外筒和內筒組成，外筒和內筒的法蘭片上裝有限位杆，在外筒的內壁上設有限位塊，外筒和內筒之間由Ｖ型橡膠圈來密封。本實用新型徹底解決了現有伸縮器填料摩擦力大、易泄露、難加工、易拖出的缺點，具有密封可靠、摩擦力小、體積小、重量輕、防拉出等優點。
nbsp;

套筒伸縮基本參數
產品型號：S313
產品名稱：法蘭套筒伸縮器
公稱通徑：DN50mmamp;mdash;DN3200mm
適用壓力：0.6Mpa、1.0Mpa、1.6Mpa
適用介質：海水、淡水、冷熱水、飲用水、生活汙水等
適用溫度：工作溫度小於100攝氏度
法蘭連接尺寸：GB/T 17241.6-1998

套筒伸縮器結構及各部件材質

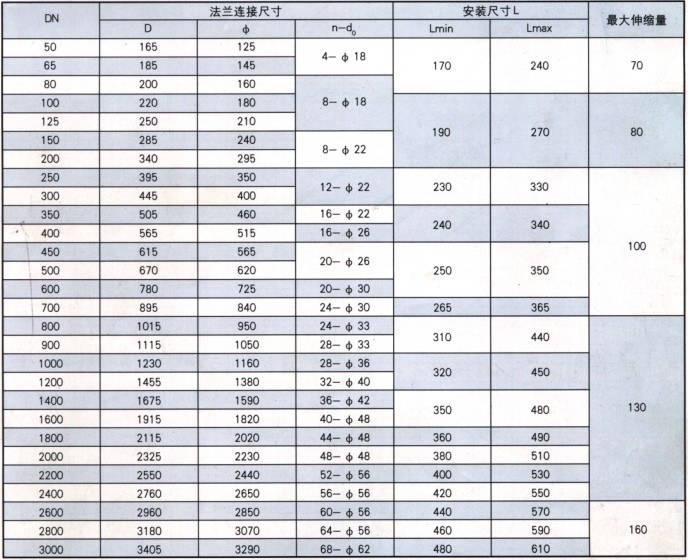

套筒伸縮器主要尺寸


套筒伸縮器安裝注意事項： 　　
1、伸縮器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。 　　
2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮器的鉸鏈轉動平麵應與位移轉動平麵一致。 　　
3、需要進行冷緊的伸縮器，預變形所用的輔助構件應在管路安裝完畢後方可拆除。 　　
4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響伸縮器的正常功能、降低使用壽命及增加管係、設備、支承構件的載荷。 　　
5、安裝過程中，不允許焊渣飛濺到波殼表麵，不允許波殼受到其它機械損傷。 　　
6、管係安裝完畢後，應盡快拆除波伸縮器上用作安裝運輸的黃色輔助定位構件及緊固件，並按設計要求將限位裝置調到規定位置，使管係在環境條件下有充分的補償能力。
