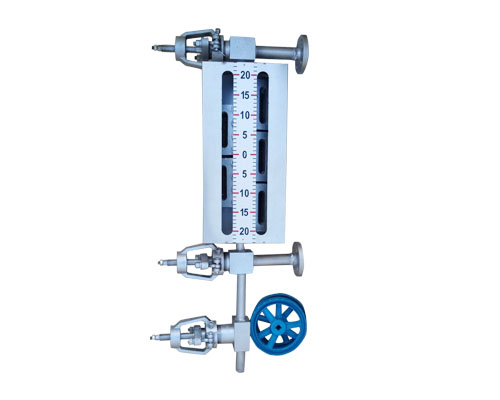

FXYM雲母雙色水位計

FXYM雲母雙色水位計

一、工作原理及特點

      河南FXYM雲母雙色水位計廠家告訴你，該產品采用新式承壓結構，使視窗加寬，使用冷光源發光通過紅綠玻璃、透視折射，使觀測效果更理想；放大鏡采用光學K9玻璃，放大透光性更強，螺栓與表體旋合，經過強度，韌性試驗，防止了咬絲、斷絲等缺點；同時在原有水位計基礎上對密封技術進行了重大改革，並采用新式密封材料，改變了以往表體易泄露缺點，延長了使用壽命，維修費用大幅降低。配有開關電源，可延長光源使用壽命，使水位TV監視係統與就地水位計同步監視效果。

二、技術參數

    公稱壓力：10MPa、16MPa、25MPa、32MPa亞臨界　

    溫度：飽和

    可視長度：200mm、360mm、420mm、560mm、1250mm

    光源：冷光源

    開關電源：220V輸出，功率15W

三、調試

       固定紅、綠燈架，調整光源位置使光源對準支架綠光一側，使折射出的綠光光線對準表體後壓板采光斜槽，光在表體內再經過汽水折射呈現出汽紅水綠，汽滿全紅、水滿全綠的效果。無水的情況下，打開水位計後罩顯示綠色，關閉後罩則呈紅色。

四、維修及注意事項

    1、雲母水位計的組件由人造雲母片、天然雲母片和石墨墊組成。

    2、人造雲母片接觸介質，石墨墊安裝時一定按大小麵安裝。

    3、紅綠玻璃在同一支架上，綠玻璃在表體的直角側，如裝反則會汽綠、水紅，對水位造成誤導。

    4、安裝雲母片要先正確放置，再緊固壓板中的螺絲，然後對角緊固，逐漸加力到90N.m、120N.m、150N.m、180N.m並分四次緊固確保緊密，均勻。

    5、雲母雙色水位計因長時期運行雲母片也可能結垢，此時須進行衝洗。衝洗方法：關閉汽閥、打開水閥使表體內部水位上升至頂端，打開排汙閥反複衝洗4－5次即可。如衝洗不淨須更換雲母組件。
