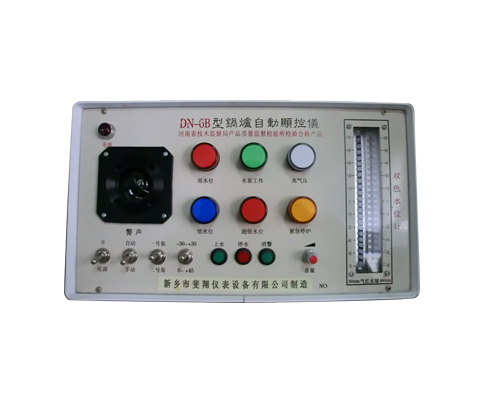

DN－6型鍋爐多功能顯控儀

DN-6型鍋爐多功能顯控儀

一、 概述

       為了提高中小型鍋爐的自動化程度和減輕司爐工的勞動強度，進一步確保鍋爐安全經濟運行，我公司按照因家勞動總局頒發的《蒸汽鍋爐安全監察規程》第108條“蒸發量≥２t/h的鍋爐必須裝設高低水位警報器，警報信號須能區分高低水位。”和第117條“蒸發量＞4t/h的鍋爐，應裝置自動給水調節器，並在司爐操作地點裝有手動控製給水裝置”的規定，配合有關科研單位，於1983年研製成功了適用於各種中小型鍋爐和水箱、水塔的DN-3型多功能水位顯控儀。經過用戶長期使用和省級技術鑒定。認為該產品設計好，結構合理，安全可靠，經久耐用，產品質量符合電子工業部Sj2075-82標準中Ⅱ類儀器要求，具有國內很好水平。後又根據勞動部發[1996]276號文件《蒸汽鍋爐安全監察規程》第165條的規定，我公司又設計生產了具有聯鎖保護功能的DN-5型鍋爐多功能顯控儀（原DN-5型多功能水位顯控儀），受到有關專家和用戶的好評。

       在DN-3型、DN-4型、DN-5型的基礎上，經過十多年的探索和研究，本公司又研發出了更具實用性和高科技於一身的DN-6型鍋爐多功能顯控儀。儀器主要采用普遍用於空間電子設備及軍事科技領域的大規模集成電路，實現無觸點切換。輸出引線采用密封性能好，便於安裝和維護的航空接插件。警聲電路采用功率集成放大，可控矽觸發，使警聲更嘹亮。技術的革新，使儀器更靈敏可靠，實用性能更完善，使用壽命更長。是鍋爐廠配套和用戶的安全保護裝置，堪稱“鍋爐保護神”。

二、主要技術參數：

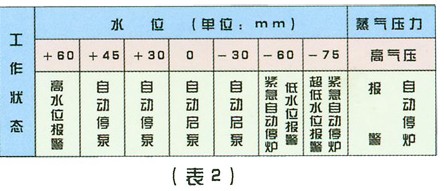

1、控製參數(350mm)：(見表2)

2、水位顯示：汽紅水綠。

3、警響：(見表1)

4、儀器工作環境：　環境溫度：一30℃--+50℃相對濕度：≤88％(40℃時)

5、傳感器工作環境：工作壓力：<2．5MPa; 介質溫度：≤225℃適用介質：水、蒸氣

6、工作方式：連續

7、儀器電源：電源電壓：220V50HZ； 較大功耗：10W

8、體積：370x275×225 單位：mm

9、重量：儀器重量8kg 傳感器重量：22kg

三、儀器功能：

1、自動給水調節器：使鍋爐水位始終保持在正常範圍內。

2、水位顯示：汽紅水綠，色澤鮮豔，界線清晰。

3、四種狀態聲光報警：

　  a、高水位報警：警燈閃爍、喇叭發出警笛聲警報；

　  b、低水位報警：警燈閃爍、喇叭發出救護車聲警報；

　  c、超低水位報警：警燈閃爍、喇叭發出消防車聲警報；

　  d、高汽壓警報：警燈閃爍、喇叭發出機關槍聲警報；

4、及限聯鎖安全保護：當鍋爐出現低水位、超低水位和超壓危險狀態時，自動程序停爐，確保鍋爐安全運行。

5、即可自動，又可手動。

6、警報音量自由調節。

四、使用說明

（一）裝配與接線：見裝配示意圖（儀器後麵板也有此圖）。

（二）各開關按鍵作用和操作方法。

    1、電源開關：置於上方時，儀器投入工作。

    2、“手動”、“自動”轉換開關：開關置於“手動”位置，燃燒係統和水泵不受儀器自動控製，水位顯示、報警等功能正常。按動“手動上水”、“手動停水”鍵時，能夠啟閉水泵電機。

       開關置於“自動”位置，當鍋爐脫離“超低水位”、“低水位”時，允許啟動引風、鼓風和爐排，自動控製鍋爐上水。在正常水位的±30mm或０－＋45mm之間時，按動“手動上水”、“手動停水”按鍵，能夠自由啟閉水泵電機。當鍋爐出現“低水位”、“超低水位”和“超壓”時，依照程序，自動切斷燃燒器電源，先停“鼓風”、“爐排”，待爐膛氣煙排除幹淨後（即延遲幾秒後），自動切斷引風機電源。“低水位”和“超低水位”時，切斷“水泵”電機，防止當鍋爐燒幹時，內部嚴重缺水或水表出現假水位時，上水產生爆炸危險。直到引起司爐工注意，妥善處理後，將開關置於“手動”位置，再行點爐。脫離超低水位和低水位後，再將開關置於“自動”位置，實現自動控製。

    3、“一號泵”、“二號泵”轉換開關：

    當“一號泵”出現故障或其它原因需要停泵時，可將開關轉換到“二號泵”，以便保證鍋爐正常供水。

    4、“±30mm”“0-+45”轉換開關：

    根據鍋爐蒸發量的大小和運行中的實際需要，自行調節水位。當儀器開關置於“自動”位置，將此開關置於“±30mm”時，爐筒水位低於中心線以下－30mm時，自動上水，+30mm自動停水；開關置於“0－+45mm”時，中心水位即“0”水位自動上水，+45mm自動停水，確保鍋爐水位在正常水位的“±30mm”和“0-45mm”之間。

    5、“自動上水”、“手動上水”按鍵：

    手動位置：可自由啟閉水泵電機。

    自動位置：當鍋爐水位在正常水位（±30mm或0-+45mm）之間，可手動啟閉水泵電機。

    6、“消警按鍵”：當出現報警特殊情況時，警聲已引起值班人員警覺後，按動“消警”按鍵，警聲則停止。但是警燈直到爐筒水位或汽壓達到正常狀態時方止。

    7、“音量旋鈕”：向右旋轉音量增大，向左旋轉音量減小。

(三)注意事項

    1、本儀器服務對象是中小型蒸汽鍋爐，用戶在購置儀器時，可根據本單位鍋爐型號，工作壓力，汽水管法蘭中心距先購相應的傳感器。

    2、傳感器的衝洗：傳感器的使用正確與否直接關係到儀器的靈敏可靠性。為了保持傳感器的靈敏性，防止結垢堵塞，每個工作班應對傳感器進行排汙衝洗一次。衝洗時，應將電源開關關閉。信號檢測線可采用通訊電纜或13根芯塑膠直線排好序號後，穿過保護管按照序號對應接在傳感器法蘭頂端和儀器後蓋板航空接插件上。請注意，傳感器頂端接線柱引出線一定要用粗號芯塑膠線或耐高溫線引出一部分，防止受熱溶化短路而造成信號失誤。

    3、電接點式壓力表的調整：用改錐按著表中間的調整螺絲，使其兩個指針指向所規定的範圍。

    4、信號檢測線應按照裝配示意圖準確無誤地接到傳感器的對應電及和電接點壓力表相應接線柱上。在接傳感器頂端引線時，用力要適度，防止用力過大而使不鏽鋼電及隨螺母轉動而扭動，進而發生碰及或短路而造成儀器信號失調。

    5、在安裝使用傳感器前先用搖表或萬用表R×10K檔測試，傳感器各及棒間及分別對筒體間的絕級電阻，其阻值應大於0.8M ，否則，應找出原因排除故障後再安裝使用。

    6、儀器可單個安裝在便於操作和觀察的地方，但應注意避雨防塵和不直接受鍋爐熱輻射影響。

    7、對顯示、控製、報警範圍有特殊要求者請提供有關數據。

五、儀器檢查

    整套儀器的工作是否正常，由三方麵原因（儀器、傳感器、導線連接）決定，因此，檢查排除故障也須分別從這三方麵檢查分析。

    1、各外接導線要嚴格按圖所示連接，連接可靠，並注意線與線之間的絕緣。

    2、傳感器的檢查：使電及全部脫離水麵，用搖表（或萬用表R×10K檔）測試傳感器在熱態時（鍋爐正常使用壓力情況下）各及棒間及其分別對筒體的絕緣電阻，其值應大於0.8M 。

    3、儀器檢查：

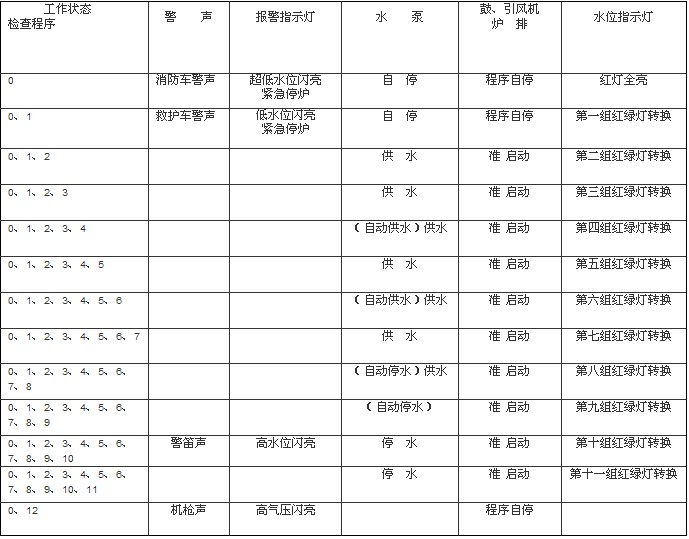

    儀器檢查程序一覽表：

六、產品成套性

    1、傳感器：1個

    2、12V 0.1A電珠：２隻

    3、 5×20，1A熔絲管：2隻

    4、產呂使用說明書：1份

    5、產呂合格證書：1份

七、定貨須知

    1、本儀器設有壓力控製係統，用戶如需控製壓力，請根據鍋爐壓力另購 150mm 1.6MPa電接點壓力表一塊。

    2、請根據鍋爐實際情況選用相應尺寸的傳感器。以免型號不符無法使用。（一般規格有300mm、350mm、400mm、440mm）特殊規格定製
