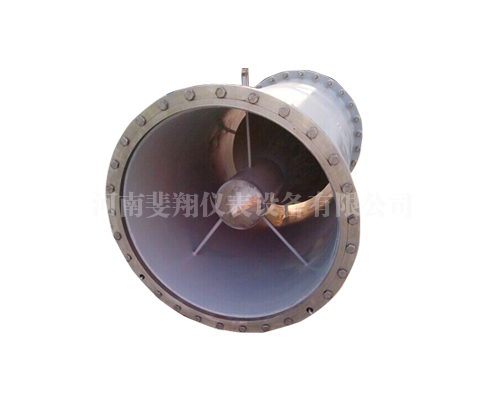

V型錐流量計

V型錐流量計

一、技術參數：

精度等級：0.5級(差壓流量變送器精度應高於0.2級，含0.2級)(β：0.45～0.85，當β‹0.55，量程比4:1時，精度等級：≤0.30)

重複性：0.1%

工作壓力：0～40MPa(有多個壓力等級可供選擇)

工作溫度：-40～850°C

環境溫度：-40～65°C

安裝直管段要求：前0-3D直管道，後0-1D直管段

量程比寬：通常為10∶1，選擇合適的參數可達到50:1

壓損小：同樣的β值，壓損是孔板1/3～1/5

口徑：DN25～DN2000

取壓方式：承插焊、法蘭、螺紋

材質：304不鏽鋼、316L不鏽鋼、20#碳鋼(詳見選型表)

二、產品特點：

1、安裝要求低：前0～3D直管道，後0～1D直管段；

2、量程比寬：通常為10:1，選擇合適的參數較高可做到50:1；

3、壓損小：同樣的β值，壓損是孔板1/3～1/5；

4、耐磨損：流線型錐形體節流後，在錐形體表麵產生真空層效應，使得錐形體不易磨損；

5、不堵塞，不粘附：錐形徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留；

6、長期穩定性好：β值可長期不變，並保證長期準確測量；

7、精度高：0.5級；

8、重複性好：優於0.1%；

9、信號穩定："信號波動"是孔板的1/10；

10、β值範圍寬：V錐流量傳感器的幾何形狀允許有廣泛的β值範圍；

11、口徑範圍寬：DN25～DN2000；

12、可測高溫、高壓介質：工作溫度較高850℃, 較大壓力40MPa；

13、可測髒汙介質：焦爐煤氣、高爐煤氣、原料油、渣油等；

14、可測氣液兩相介質：濕氣、冷凝水等；

15、法蘭型連接方式：法蘭(平焊和對焊)

16、應用：液體、氣體、蒸汽

河南V型錐流量計廠家——河南斐翔儀表設備有限公司
