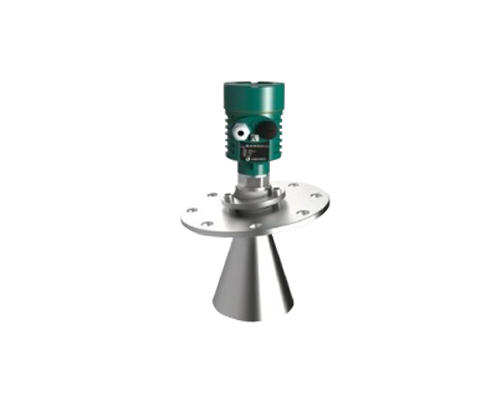

FX智能雷達物位計

FX智能雷達物位計

一、產品介紹及特點

       FX智能雷達物位液位計用於對液體、漿料及顆粒料的物位進行非接觸連續測量，適用於溫度、壓力變化大、有惰性氣體或蒸汽存在的場合。它采用微波脈衝（PTOF）的測量方法，並可在工業頻率波段範圍內正常工作。波束能量低，可安裝於各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

具有以下特點

    1、無盲區，高精度。

    2、兩線製技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。

    3、不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響。

    4、安裝簡便，牢固耐用，免維護。

    5、輸出信號為4mA～20mA/HART協議，標定簡便、通過數字液晶顯示輕鬆實現現場標定操作，通過軟件實現簡單的組態設定和編程。

    6、測量靈敏，刷新速度快。

    7、適用於高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃。

二、主要技術參數（正常工作條件）：

環境溫度：-20～50℃

相對濕度：5%～99%（包括直接濕）

環境壓力：86kPa～108 kPa

測量範圍： 0～45米

過程連接： 螺紋 或者法蘭

過程溫度： -40 -130℃ （高溫型350℃）

過程壓力： -1.0 … 60 bar

波 束 角： 20°左右

重 複 性： ±3mm

分 辨 率： 1mm

電流信號： 4～20mA/HART通訊協議

精　　度： <0.1%

通訊接口： HART 通訊協議

電　　源： 24V DC(+/-10%)/波紋電壓：1Vpp

耗 電 量： 22.5mA（max）

響應時間： ≥0.3s（根據具體情況而定）

防爆認證： Exia II CT6

外殼保護等級： IP68

兩線製接線： 供電和信號輸出公用一根兩芯線

電纜入口： 兩個M20ⅹ1.5（電纜直徑5 … 9mm）
