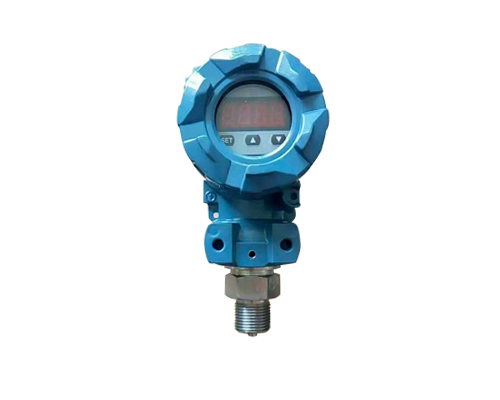

西門子壓力變送器

我要詢價

產品屬性

所屬分類：變送器
產品編號：1563850911
瀏覽次數：0
發布日期：2023-02-10

產品概述
性能特點
技術參數

西門子壓力變送器

技術參數：

測量範圍：2.5KPa～3MPa

量程比： 30：1

電源：10.5V～45V DC （本安型安全柵電源≤30V DC）

輸出：4mA～20mA DC和HART通信；PROFIBUS-PA通信

環境溫度：-40℃～85℃

介質溫度：-40℃～300℃（充矽油）

精度：≤（0.15r）%

溫度漂移：≤(0.1r+0.2)%（-10℃～60℃）

≤(0.1r+0.15)%/10℃（-40℃～-10℃；60～85℃）

靜壓影響：≤0.15r%/4MPa（零點）；≤0.2 %/4MPa（量程）

長期漂移：≤0.15r%/5年

外殼防護等級：IP67

防爆等級： Ex ia/ibⅡCT4/T5/T6或Ex dⅡCT4/T5/T6

防腐：根據不同的介質選擇相應的測量部材質

型號	規格代碼	說明
PDS485	----------	遠傳差壓變送器（一平一凸膜片型）
通信協議	H---------- P----------	HART通信 PROFIBUS-PA通信
膜盒封入液	-1----------	矽油
測量量程	D--------- E--------- F--------- G---------	量程測量範圍 2.5～25kPa -25～25kPa 3～60kPa -60～60kPa 8～160kPa -160～160kPa 25～500kPa -500～500kPa
接液部分材質	S---------- H---------- T---------- M----------	隔離膜片 SUS316不鏽鋼哈氏C-276 鉭蒙乃爾合金
膜片凸出長度	2---------- 4---------- 6----------	Ⅹ2=50mm Ⅹ2=100mm Ⅹ2=150mm
法蘭尺寸	3---------- 4----------	L側平法蘭DN50,H側插入法蘭DN80 L 側平法蘭DN80,H側插入法蘭DN100
法蘭標準	A---------- B---------- D---------- E---------- G---------- H---------- K----------	ANSI 150 ANSI 300 DIN PN 10/16 DIN PN 25/40 GB PN 10/16(GB/T9115.1--2000) GB PN 25/40(GB/T9115.1--2000) GB PN100(GB/9115.1--2000)
法蘭材質	A---------- B---------- C----------	S25C 碳鋼 SUS304 不鏽鋼 SUS316 不鏽鋼
遠傳封入液	-A---------- -B---------- -C----------	(接液溫度）一般性（矽油） -10----250℃ 一般性（矽油） -30----180℃ 高溫性（矽油） 10----300℃
測量部清潔	A---------- B----------	常規脫脂清潔處理
毛細管長度	(m)	直接填寫（例如3米：03）
防爆	-A---------- -B---------- -D----------	無防爆本安Ex iaⅡCT6 隔爆Ex dⅡCT6
電氣接口	1---------- 2----------	1/2-14NPT內螺紋,兩個接線口 M20×1.5內螺紋，兩個接線口
顯示表頭	N---------- D----------	不帶表頭顯示 LCD顯示表頭
安裝支架	A---------- B---------- N----------	水平安裝支架（碳鋼）水平安裝支架（不碳鋼) 不安裝支架
附加選型	/××------	參見附加選型規格
